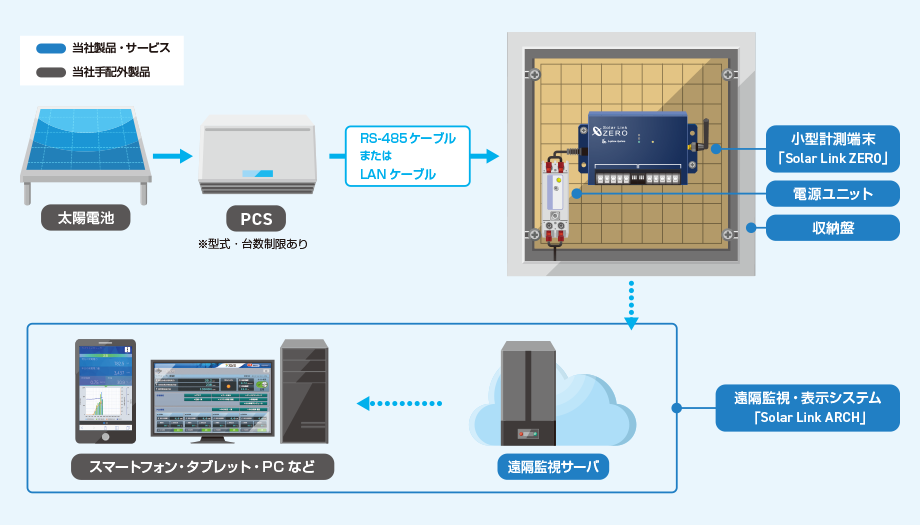

パッケージ模式図

PCS(パワーコンディショナ)ら直接 Solar Link ZEROでデータを計測します。
( 発電量だけでなく、運転状況も計測できます。)
データは Solar Link ARCH で集積され、どこからでも遠隔監視ができます。

太陽光発電の遠隔監視|L・eye 低圧パッケージ構成例

パッケージ内容

Solar Link ZERO
PCS等のデータを計測し、インターネット経由で
クラウドサーバにデータをアップロードする端末です。
収納盤
Solar Link ZERO を収納するボックスです。
機器を保護するとともに、コンパクトに設置します。
電源ユニット
対応電圧範囲は100V~200Vで、幅広い発電所に対応します。
現地-遠隔監視サーバ間通信回線
計測地点とクラウドサーバ間で通信を行うために必要な通信回線を提供します。
お客様ご自身での通信回線業者との契約手続・開通作業は不要です。
Solar Link ARCH ASPサービス
Solar Link ZERO で計測された情報をインターネットを通じて、
Webブラウザから閲覧できるサービスです。
発電状態をひと目で確認でき、PCSの状態についてメールで通知できます。
※通常のSolar Link ARCH ASPサービスとは異なり、 接続可能なPCS型式・台数・計測項目は限定されます。
※閲覧側パソコンの動作環境は、以下の通りです。他環境下での閲覧につきましては、動作保証は行っておりません。

対応OS
Windows 7(32bit/64bit) / Windows 10(32bit/64bit)
対応ブラウザ
Internet Explorer 11 / Google Chrome / Mozilla Firefox / Microsoft Edge
画面解像度
1280×1024pixelを推奨(1024×768pixelでも使用可)
その他
・Adobe Flash Player のインストール
・外部インターネットへの接続
その他オプション
●11年目以降のASP/回線サービス ※1 ●日射計・気温計・TD ※2
※1 標準仕様では10年分のASP/回線サービスが含まれております。別途5年プランもご用意しております。詳細はお問い合わせ下さい。
※2 当社指定機種で日射・気温計測に対応します。

収納盤

収納盤:LSB-AP01、LSB-BN01、LSB-BP01
商品名 低圧標準 低圧SPD 低圧塩害
収納盤(型式) LSB-BN01 LSB-AP01 LSB-BP01
SPD(避雷器) なし あり なし
サイズ W319.0×H314.0×D140.0mm W504.0×H620.0×D163.0mm W300.0×H300.0×D165.0mm
材質 AAS樹脂 ステンレス PC+ABS樹脂
IP規格 IP44 IP44 IP65

設置条件

● PCS1系統、または当社指定の日射・気温TDとの接続に限定しています。
● 接続可能なPCS型式と台数には制限があります。
● 設置環境は、周辺温度0~40℃の範囲に限定しています。
● 塩害地域では、海岸線から50m以上500m以内で海水飛沫がかからない場所での使用に限定しています。

・接続可能なPCS一覧

IDEC インリー・グリーン
エナジージャパン
エクソル SMAジャパン
NEP JAPAN 荏原電産 オムロン KACO
カナディアン・ソーラー・
ジャパン
京セラ Sungrow Japan サンケン電気
三社電機製作所 サンテックパワージャパン 山洋電気 GSユアサ
JAソーラー・ジャパン シャープ 新電元工業 ソーラーフロンティア
ダイヘン ダイヤモンド電機 田淵電機 長州産業
デルタ電子 東芝 東芝三菱電機産業システム 日新電機
日本エネルギー
ホールディングス
ネクストエナジー・
アンド・リソース
パナソニック
三洋電機
ハンファQセルズジャパン
日立アプライアンス 日立産機システム 華為技術日本 ファーウェイ・ジャパン 三菱電機
安川電機

※最大接続台数:20台 (13台以上の場合は、別途お問い合わせください。)
※通常品では他メーカー・型式にも対応しています。
※各メーカーの機種の内、一部未対応の機種もございます。
