Solar Link ZERO Suiteは、太陽光発電の計測に必要な機能を集約したオールインワン端末です。
自家消費型太陽光発電向け 自動出力制御システム
当社の出力制御対応について

概要

Solar Link ZERO Suiteは小型端末をベースとした、太陽光発電計測・表示・監視システムです。
オールインワン端末で、データ計測から大型ディスプレイへの表示、
LTE通信※オプション、出力制御、遠隔監視まで行えます。

機能一覧

・2系統最大30台のPCS計測
幅広いニーズに応えるパワフルな計測が魅力です。
※PCSによっては計測間隔の変更や接続台数を制限する場合があります。
・LTE通信
発電設備の場所が山の中や辺境の地でも無線なので配線の煩わしさがありません。
また、回線工事の手間も一切かかりません。
※LTE通信はオプションであり、通常は有線となります。
・出力制御
太陽光発電システムは今後、出力制御への対応による整備が必須となります。Solar Link ZEROは
幅広いPCS(※)に対応しており、すでにSolar Link ZEROシリーズで多数の実績があります。
・HDMI出力
デジタル形式の画像を伝送中に劣化させることなく
フルHD(解像度:1920×1080)で表示ができます。
・表示
計測画面(2画面)、グラフ画面(1画面)、コンテンツ画面(5画面)、を自動巡回させます。
コンテンツ画面では、お客様ご自身で任意の画像(JPEGまたはBMPファイル)に差し替え可能です。
・LAN接続
構内ネットワーク内で、WEBブラウザでの閲覧や、計測データのダウンロード、
表示画面等の設定が可能です。
・無線LAN通信
無線LANアクセスポイントに接続し、Webアプリ閲覧が可能です。
・帳票作成
前年・今年の計測データをUSBメモリに保存し、PCに接続することで
任意の期間の帳票(CSV形式)を作成できます。
・データ保存
過去10年分の計測データをmicroSDカードに保存します。
PCに接続することで、Excel等で確認できます(CSV形式)。
・遠隔監視
計測データをインターネット経由でホスティングサーバ(当社契約)に送信し、
遠隔地の監視を行う遠隔監視システム&サービスL・eye 監視画面との連携が可能です。
「PCS ON/OFF制御」ソフトを標準化しているため、定義ファイルによって対応します。
・自家消費型発電自動制御
逆電力継電器(RPR)※の動作を抑えながら、最大限発電を行うために、
施設の消費電力の変動に合わせてPCSの発電を制御することが可能です。
※逆潮流(発電設備から系統側への送電)を検知して動作し、発電を止める継電器。
・スマートメーター(低圧・高圧)対応
ECHONET Lite認証/AIF認証を取得し、スマートメーター(低圧・高圧)に対応。
低圧スマートメーターではお客様側でBルートの接続申し込みをしていただくことで手軽に導入いただけます。
※低圧スマートメーターの計測は、別途Wi-SUNドングル(有償)が必要となります。

ページトップ

特徴

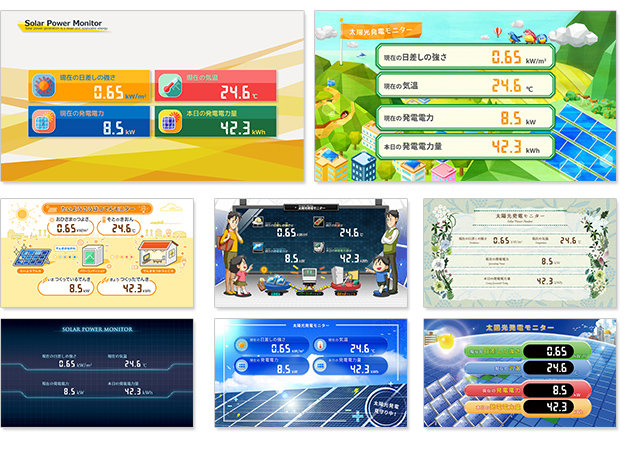

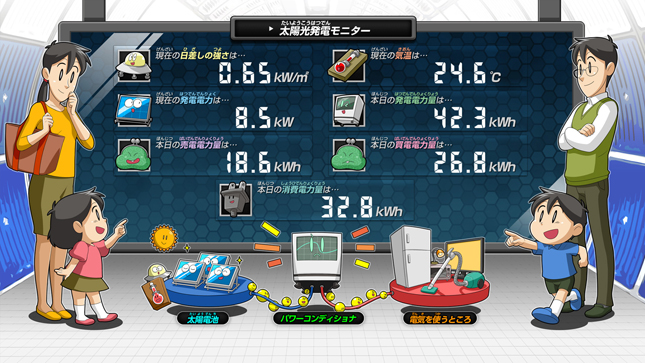

鮮やかな画面デザイン
鮮やかでインパクトのあるデザインの計測画面です。
シーンに合わせたバリエーションも追加し、設置場所や用途に合わせてお選びいただけます。

※デザインは予告なく変更する場合があります。
※他のテイストへの変更も可能です(有償)。

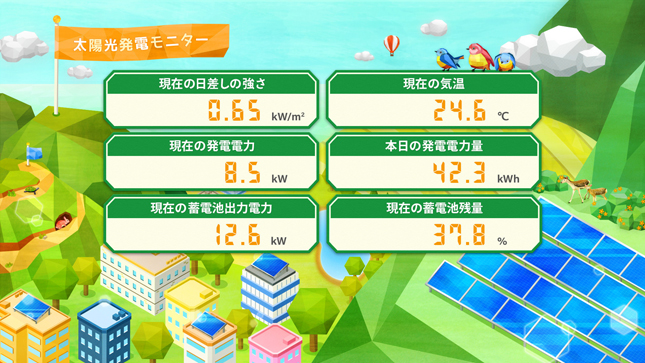

計測画面

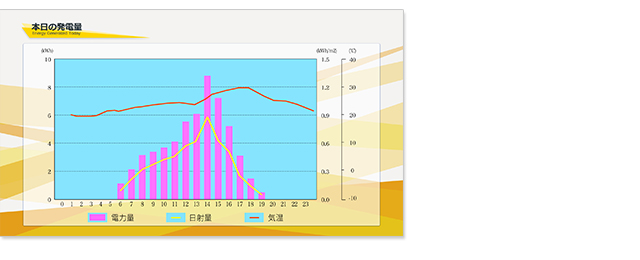

計測データの推移を見やすくグラフ化
当日の計測データを1時間ごとにグラフに表示します。

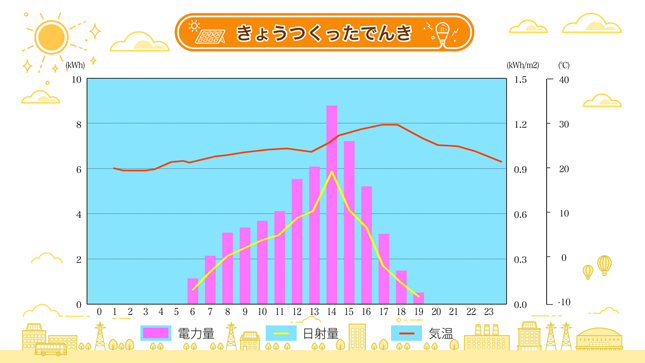

グラフ画面
詳細故障履歴(PCSの状態履歴表示及び保存)
一部メーカーのPCSの状態履歴を表示します。月毎にCSVファイルで確認いただくこともできます。
※対応メーカーは順次追加予定。
系統異常表示の追加
設置システムに系統異常が発生した場合、画面に警告を表示。いち早く異常を通知します。
チャンネル設定画面の追加
日射強度や気温のレンジ変更の作業を簡略化しました。
大型ディスプレイにも対応する表示能力
計測画面(2画面)、グラフ画面(1画面)、コンテンツ画面(5画面)を任意の間隔で自動巡回表示。
コンテンツ画面では、お客様ご自身で任意の画像(JPEGまたはBMPファイル)に差し替え可能。
発電データ画面も表示。

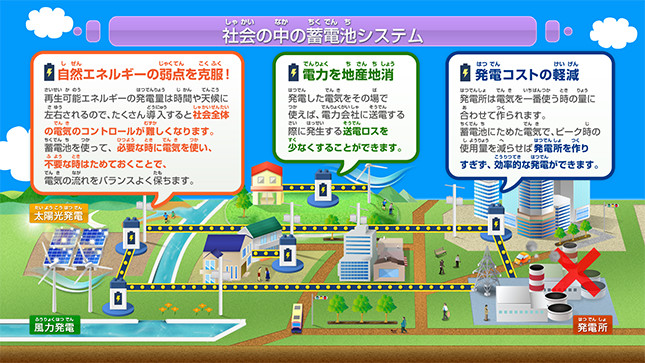

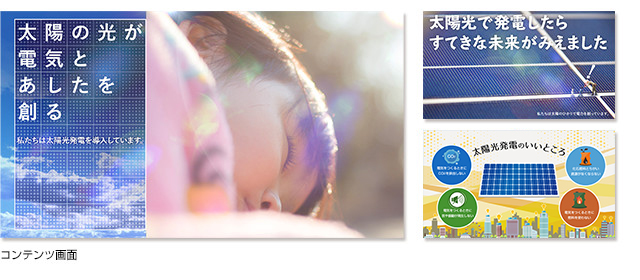

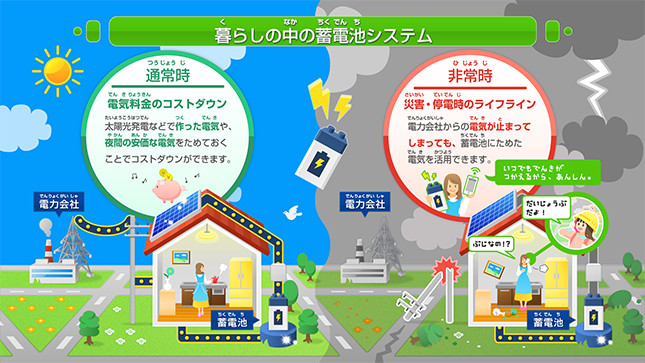

コンテンツ画面
計測データの有効活用が容易に実現
計測データをCSV形式で保存することで、Microsoft® Excel® などを使って
容易に編集することができます。

ページトップ

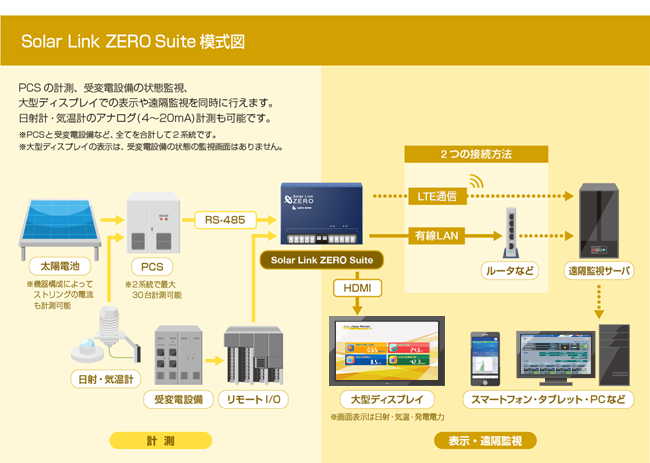

システム構成例

ページトップ

製品イメージ

RS-485版筐体

筐体

筐体計測画面計測画面グラフ画面コンテンツ画面コンテンツ画面

ページトップ

ページトップ

ASPサービス遠隔監視画面概要



ASPサービスとは、Application Service Provider Serviceの略で、インターネットを通じて、
ご要望のサービスをWebブラウザから提供する仕組みです。
遠隔監視システム&サービス L・eyeをご契約いただくことで、
こちらのサービスのご利用が可能になります。
Solar Link ZERO Suiteが受け取ったPCSの発電状況や、その他の情報を
当社専用サーバを経由し、WEBブラウザ上で閲覧いただけます。

画面例

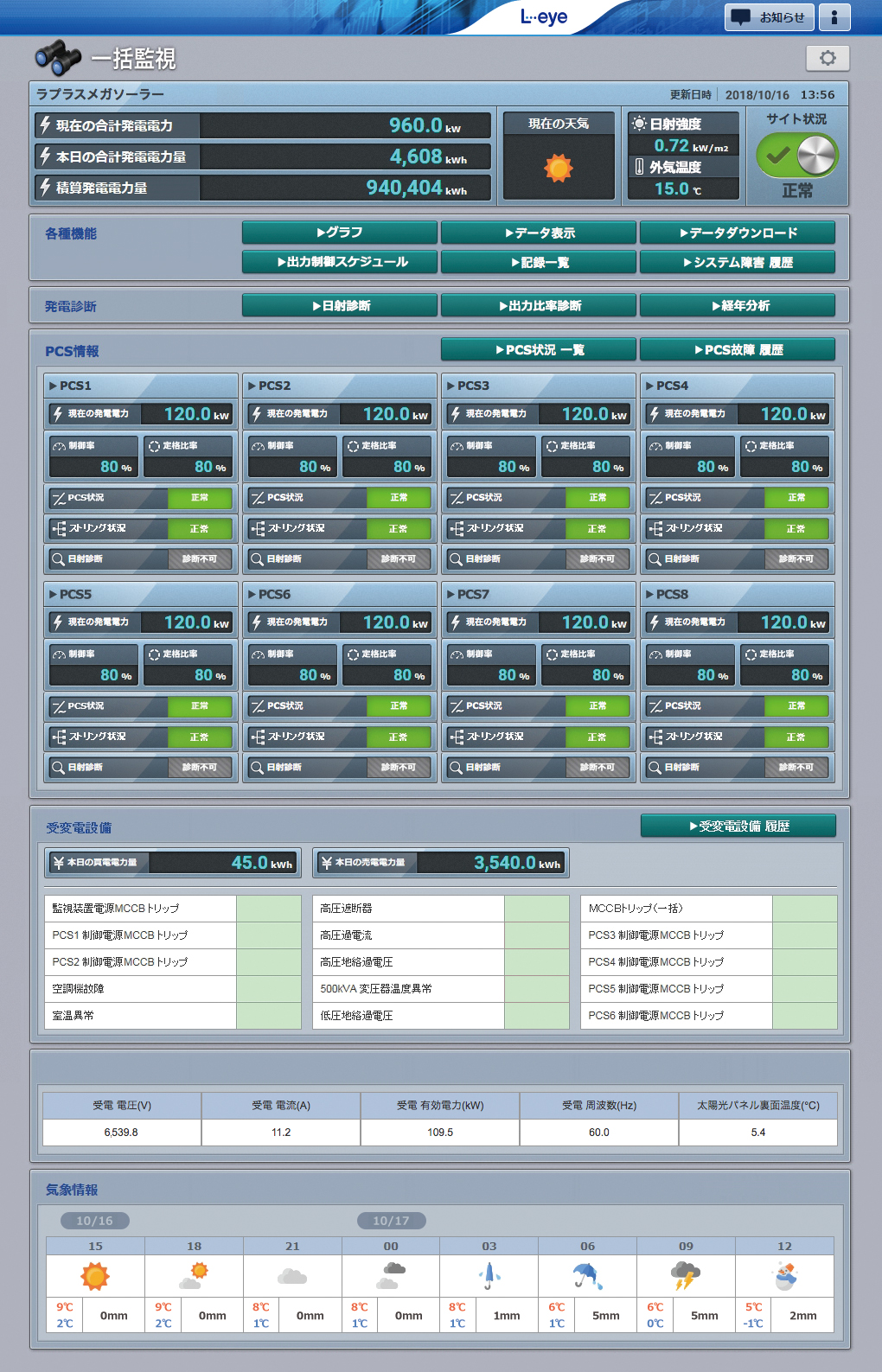

・トップ画面
トップ画面

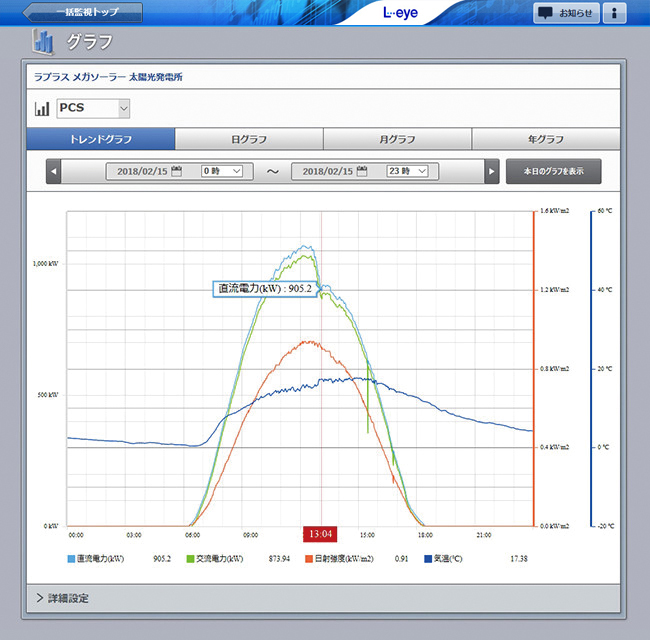

・グラフ画面
グラフ画面
