Solar Pro 4.8

高性能のシミュレーションを体感!

Trial

操作でお困りの方必見!

Support

アップデート情報

概要

世界が認めた高精度のシミュレーションソフト

「Solar Pro」は3D CAD上で影の影響の考慮や、瞬時計算の積算によって電力量を計算するなど機能満載のシミュレーションソフトです。科学的根拠のある精度の高い本格的シミュレーションができ、太陽光発電システムの導入から設置までの課題の解決に役立ちます。

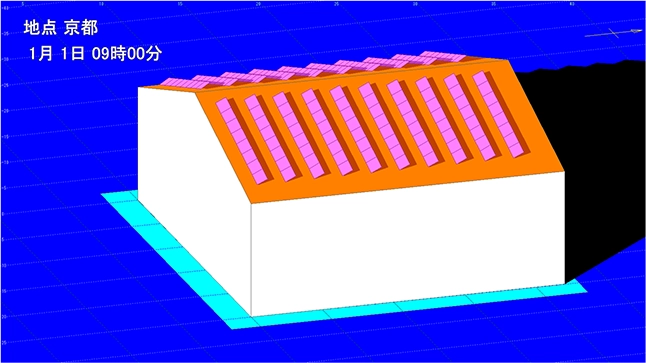

影の影響を考慮した精緻なシミュレーション
モジュールに部分的に影がかかると、ストリング全体の発電能力が下がり、システムの発電量が著しく低下します。「Solar Pro」なら、モジュール単位での影の影響を考慮して正確なシミュレーションを行います。
モジュール単位での影の影響を考慮
簡単な作図機能で複雑なシステム設計に対応

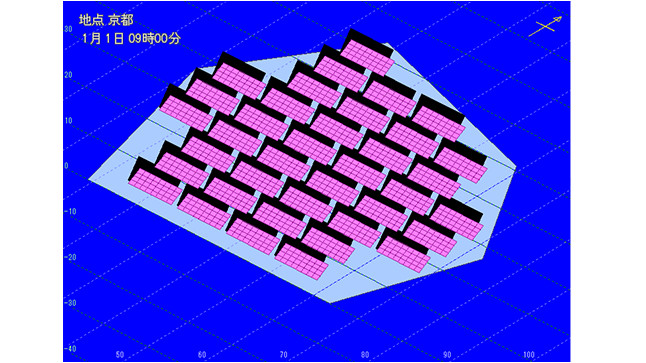

平置きや壁面設置などの配置方法や、追尾型やメガソーラーなどのシステムに幅広く対応。さらに、太陽電池アレイの傾きを前後左右自由に調整でき、屋根の傾きと異なる方へ向けたり、入り組んだ場所に配置したりする場合のシミュレーションも可能です。

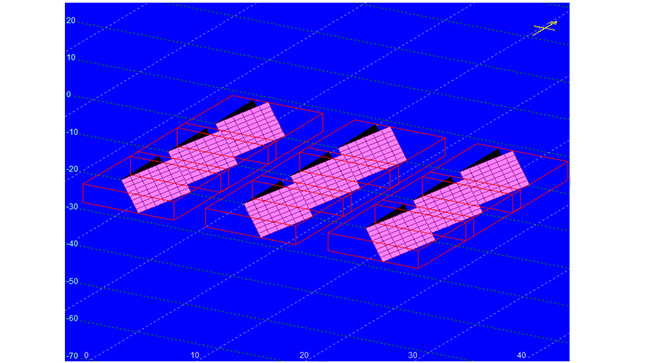

太陽電池アレイの傾き自由自在

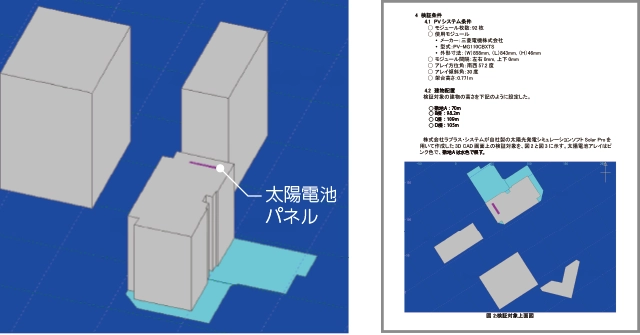

光害を未然に防止する反射光シミュレーション
太陽電池パネルの反射光のまぶしさが社会問題となり、パネル設置方法の検討の際に、反射光への考慮が不可欠となりました。「Solar Pro」は季節や時間帯を指定して、反射光が周辺にどのように影響するかを把握できます。
光害を未然に防止する反射光シミュレーション

ページトップ

特徴

Solar Pro 5つの特徴

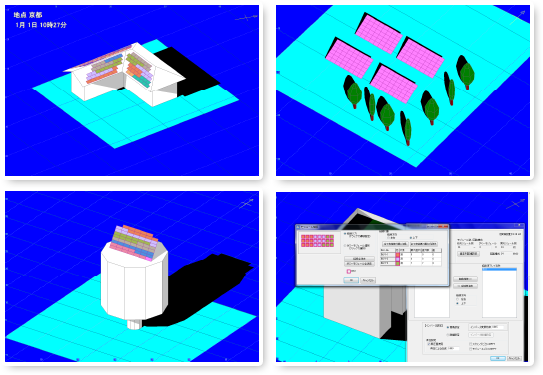

1.充実した設計支援機能
1.充実した設計支援機能
  • 使いやすい3D CAD機能
  • 入力ウィザードによる簡易入力
  • 平置きや壁面など特殊な配置方法にも対応
  • 追尾型など特殊システムにも対応
  • 季節によって落葉する樹木の作成

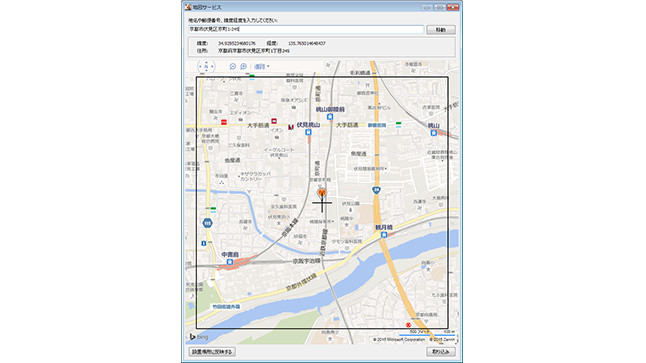

  • Bing Mapsの地図画像を取り込んで表示 > 詳細を見る
  • 太陽電池アレイを簡単に配置できる伏図入力 > 詳細を見る
  • レポートのオリジナルレイアウト > 詳細を見る
  • 写真をもとに建物モデルを作成 > 詳細を見る
  • 最大の年間発電量になるよう最適設計 > 詳細を見る

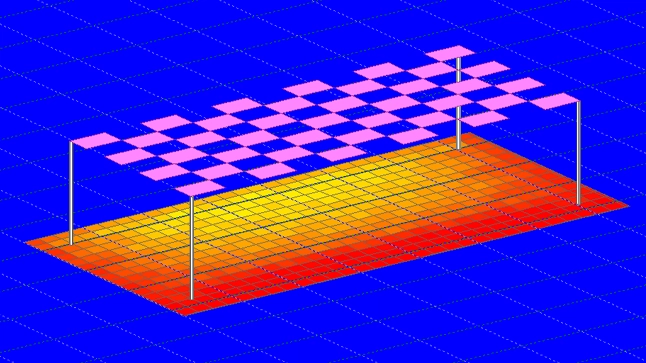

  • ソーラーシェアリングにも対応 > 詳細を見る

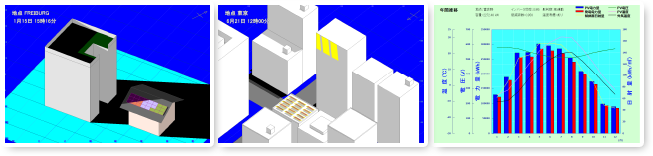

2.多彩な表示機能
2.多彩な表示機能
  • 3Dグラフィックによる影の表示
  • 太陽電池アレイからの反射光の表示
  • 影や反射光の軌跡を描画
  • 影アニメーションと連動したグラフ表示
  • シミュレーション結果を画像や動画で出力 > 詳細を見る

3.優れた発電量計算機能
3.優れた発電量計算機能
  • モジュールごとの電流方程式を計算
  • モジュール特性・温度係数を考慮した計算
  • 瞬時計算での積算で精度の高い計算が可能
  • 複数パワーコンディショナ・昇圧回路など複雑な結線に対応
  • 結晶系・アモルファス・化合物系などのモジュール種別に対応

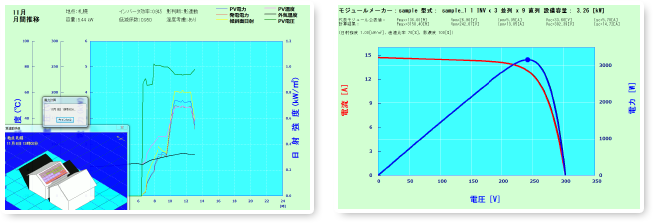

  • I-Vカーブによる最大電力点を解析
  • 出力制御シミュレーション > 詳細を見る
  • 自家消費発電シミュレーション > 詳細を見る

4.豊富なデータベース
4.豊富なデータベース
  • 各種国内気象データベースに対応
  • 海外1,360地点の気象データの利用
  • 実測気象データも使用可能

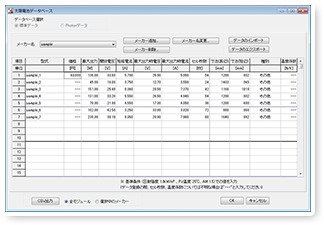

  • 容易にデータ追加が可能な太陽電池データベース

5.詳細な経済性シミュレーション
5.詳細な経済性シミュレーション

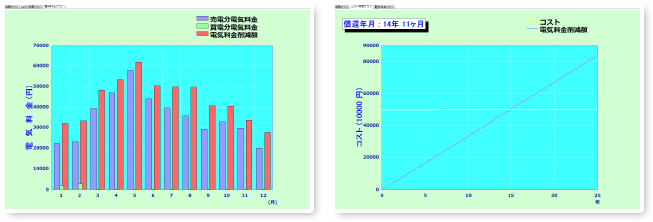

  • 月別の売買電気料金や電気料金削減額のグラフ表示
  • 年間劣化を考慮したコスト償還年月の表示
  • 電力料金プランを考慮した経済性の設定
  • 設計した設備と連動した見積書作成機能 > 詳細を見る

ページトップ

デモ

ページトップ

製品イメージ

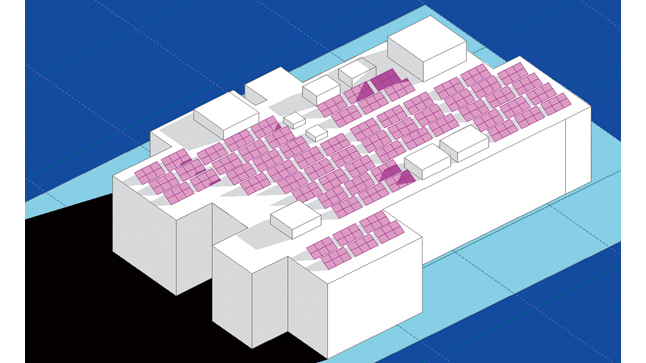

ビル伏図イメージ

ビル伏図イメージ

ページトップ

仕様

動作環境 OS:Windows 10 CPU:1GHz以上 メモリ:512MB以上
ハードディスク:1GB以上の空き容量 画面解像度:1,366×768以上  USBポート:USB1.1以上
気象データ 内蔵データ 海外1,360ヶ所、METPV-20、他
読み込み対応 実測データ、meteonormデータ(7.1以前)、SolarGIS ( TMYデータ )
NSRDB ( SUNY 10-km グリッドデータ )、TMY3データ、METPV-11、他
太陽電池および回路構成 対応種別 フルセル、ハーフセル
単結晶、多結晶、アモルファス、ハイブリッド、HIT、CIS、CIGS
パワーコンディショナ台数 最大400台
モジュール枚数 最大160,000枚
最大直並列数 対応モジュール枚数内で無制限
作成可能物体 太陽電池アレイ ( 1アレイあたりの最大モジュール数1,000枚 )、家屋、ビル、斜面、太陽電池設置区画、角柱、角錐、角錐台、任意形状、樹木、多面体

ページトップ

ページトップ

データダウンロード

下記のデータをダウンロードしてご利用いただけます。

・Solar Pro アップデートファイル
・各種太陽電池モジュールデータ


・Solar Pro 4.8 トライアル版
トライアル(試用)版は、購入手続き後にご提供いたしますプロテクトコネクター(USBキー)を
接続いただくと、製品としてご使用いただけます。

《 トライアル版使用上の留意点 》

・インストール後、30日間無償でご利用いただけます。
・地図サービス機能、動画出力機能はご利用いただけません。
